네트워크의 기준! 네트워크 모델

Authors
  • avatar
    Name
    Bora Choi
    Twitter

네트워크 계층 모델

🌐 TCP/IP모델

1960년대 말 미국 국방성의 연구에서 시작되어 1980년대 초 프로토콜 모델로 공개. 현재의 인터넷에서 컴퓨터들이 서로 정보를 주고받는데 쓰이는 통신 규약(프로토콜)의 모음이다.

  • 1계층 : 네트워크 인터페이스
  • 2계층 : 네트워크
  • 3계층 : 전송
  • 4계층 : 응용

7️⃣ OSI7계층

1984년 네트워크 통신을 체계적으로 다루는 ISO에서 표준으로 지정한 모델 데이터를 주고 받을 때 데이터 자체의 흐름을 각 구간별로 나눠 놓은 것

  • 1계층 : 물리
    • 전선, 전파, 광섬유, 등축케이블, 도파관, PSTN, 리피터, DSU, CSU, 모뎀
  • 2계층 : 데이터 링크
    • 이더넷, 토큰링, PPP, HDLC, 프레임 릴레이, ISDN, ATM, 무선랜, FDDI
  • 3계층: 네트워크
    • IP, ICMP, IGMP, X.25, CLNP, ARP, RARP, BGP, OSPF, RIP, IPX, DDP
  • 4계층 : 전송
    • TCP, UDP, SPX
  • 5계층 : 세션
    • NetBIOS
  • 6계층 : 표현
    • SMB, AFP, XDR
  • 7계층 : 응용
    • HTTP, SMTP, IMAP, POP, SNMP, FTP, TELENT, SSH

🤔 두 모델 비교

공통점과 차이점

공통점

  • 계층적 네트워크 모델
  • 계층간 역할 정의

차이점

  • 계층의 수 차이
  • OSI는 역할 기반, TCP/IP는 프로토콜 기반
  • OSI는 통신 전반에 대한 표준(논리적)
  • TCP/IP는 데이터 전송 기술 특화

📨 네트워크를 통해 전달되는 데이터, "패킷"

패킷이란?

패킷이란 네트워크 상에서 전달된 데이터를 통칭하는 말로 네트워크에서 전달하는 데이터의 형식화된 블록이다. 패킷은 제어 정보와 사용자 데이터로 이루어지며 사용자 데이터는 페이로드라고도 한다.

🔸 누가, 어떻게 , 어떤 데이터를 , 어떤 것을 요청하고 보내는지 패킷안에 들어가있다. 패킷은 여러가지 프로토콜의 조합으로 이루어져있다.(그러나 순서는 정해져있음)

여러 프로토콜이 캡슐화 된 패킷

  • 헤더
  • 페이로드
  • 풋터

((HTTP 프로토콜을 페이로드로 , TCP를 헤더로) ⇒ 페이로드로, IPv4를 헤더로)⇒ 페이로드로, Ethernet을 헤더로

📤 패킷을 통한 통신과정 - 캡슐화

여러 프로토콜을 이용해서 최종적으로 보낼때 패킷을 만드는 과정을 캡슐화(Encapsulation)라고 한다.

페이로드에 헤더를 붙이는 과정을 반복

OSI 7계층 또는 TCP/IP 계층의 상위계층에서 하위계층으로 내려가면서 프로토콜을 붙인다.

📥 패킷을 통한 통신과정 - 디캡슐화

패킷을 받았을 때 프로토콜들을 하나씩 확인하면서 데이터를 확인하는 과정을 디캡슐화(Decapsulation)라고 한다.

하위 프로토콜부터 하나씩 확인 최종적으로 데이터를 확인한다.

계층별 패킷의 이름 PDU(Protocol Data Unit)

각 계층에서 패킷의 모양이 다르듯 부르는 이름도 다르다.

  • 데이터 + TCP ⇒ 4계층의 PDU = 세그먼트
  • 데이터 + TCP + IPv4 ⇒ 3계층의 PDU = 패킷
  • 데이터 + TCP + IPv4 + Ethernet ⇒ 2계층의 PDU = 프레임

*일반적으로 패킷이라고 하면 네트워크상의 데이터들을 통칭

🦈 WireShark로 패킷이 어떻게 캡슐화 되었는지 확인해보자!

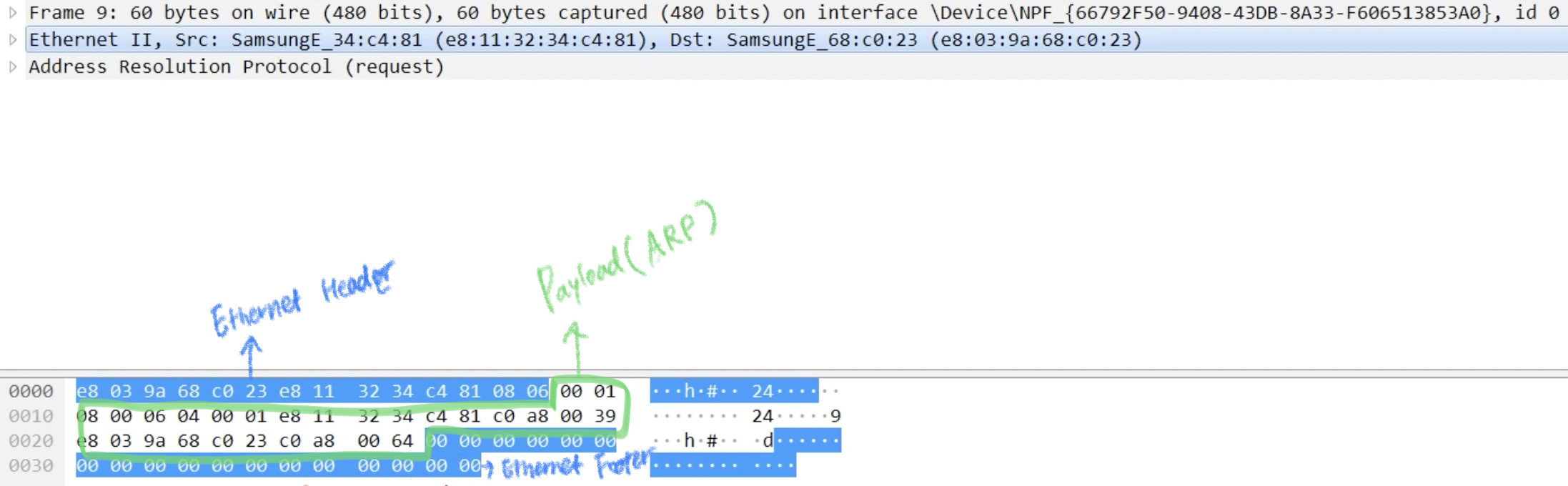

1. ARP 프로토콜을 사용한 패킷 확인

ARP 프로토콜
  • Header: ARP + Payload 없음
  • Header: Ethernet + Payload (ARP) + Footer: Ethernet
  • Frame = 파란부분 + 초록부분 (전체)

2. ICMP 프로토콜을 사용한 패킷 확인

ICMP 프로토콜
  • Header :ICMP + Payload 없음
  • Header : IPv4 + Payload : ICMP
  • Hader : Ethernet + Payload : (IPv4 + ICMP)
